LOD là gì?

LOD (Level of Development) là thuật ngữ dùng để mô tả mức độ mà một cấu kiện trong mô hình BIM đã được phát triển, về hình học lẫn thông tin đi kèm tại một thời điểm cụ thể trong vòng đời dự án. Khái niệm này được Viện Kiến trúc sư Hoa Kỳ (AIA) khởi xướng và sau đó được BIMForum phát triển thành bộ tài liệu LOD Specification, cập nhật định kỳ (bản mới nhất: LOD Specification 2025) với sự tham gia của nhiều hiệp hội ngành xây dựng quốc tế.

Về bản chất, LOD trả lời cho một câu hỏi rất thực tế trong công việc hàng ngày của kỹ sư BIM: “Ở giai đoạn này, tôi có thể tin tưởng cấu kiện này đến mức nào để dùng nó tính khối lượng, phối hợp thi công hay xuất bản vẽ?”

LOD có phải Level of Detail không?

Đây là câu hỏi bị nhầm lẫn nhiều nhất và cũng là từ khóa được tìm kiếm rất nhiều. Câu trả lời ngắn gọn: Không, hai khái niệm này khác nhau, dù cùng viết tắt là “LOD”.

Điểm mấu chốt: một cấu kiện có thể được vẽ rất “đẹp”, nhiều chi tiết (Level of Detail cao) nhưng vẫn ở LOD 200 nếu vị trí, kích thước chưa được xác nhận chính thức. Ngược lại, một khối hộp đơn giản vẫn có thể đạt LOD 300 nếu toàn bộ thông số kỹ thuật đã được chốt.

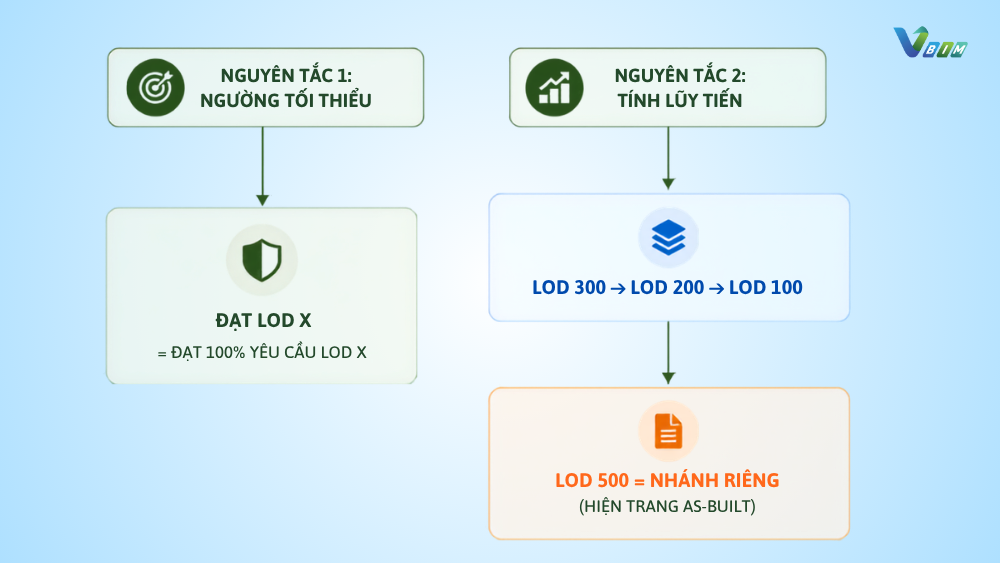

Hai nguyên tắc cốt lõi của LOD

Trước khi đi vào từng cấp LOD cụ thể, cần nắm chắc hai nguyên tắc nền tảng chi phối toàn bộ hệ thống:

1. LOD là ngưỡng tối thiểu (minimum dimensional requirement) Một cấu kiện chỉ được công nhận đạt LOD X khi toàn bộ các hạng mục thông tin yêu cầu đều đạt. Chỉ cần một hạng mục chưa đạt, cấu kiện bị xếp về LOD thấp hơn — dù các hạng mục còn lại có vượt trội đến đâu.

2. LOD có tính lũy tiến (cumulative) Yêu cầu của LOD 300 luôn bao gồm toàn bộ yêu cầu của LOD 200 và LOD 100 trước đó. Cứ thế, mô hình “lớn dần” theo tiến độ dự án — trừ LOD 500, vốn là một nhánh phát triển riêng (hiện trạng thực tế) chứ không phải “cao hơn LOD 400”.

LOD 100-500: Giải thích chi tiết từng cấp

LOD 100: Giai đoạn ý niệm

• Giải thích: Cấu kiện có thể chưa xuất hiện dưới dạng hình học 3D thực sự, chỉ là khối tích không gian dự trù hoặc thông tin phi hình học gắn với thành phần khác (ví dụ: đơn giá/m², tổng công suất điều hòa ước tính).
• Ví dụ: Một khối tích hình hộp đại diện cho toàn bộ tầng kỹ thuật, chưa có vị trí thiết bị cụ thể.
• Ứng dụng: Ước lượng chi phí sơ bộ, phân tích khả thi, so sánh phương án quy hoạch.
• Khi nào dùng: Giai đoạn ý tưởng, lập báo cáo nghiên cứu khả thi (feasibility study).

LOD 200: Hình khối gần đúng

• Giải thích: Cấu kiện đã có hình học 3D, đủ nhận diện đó là cột, bơm, đèn chiếu sáng… nhưng số lượng, kích thước, vị trí, hướng vẫn chỉ là gần đúng.
• Ví dụ: Một AHU (Air Handling Unit) được đặt vào phòng kỹ thuật với kích thước ước lượng theo catalogue chung, chưa chọn model cụ thể.
• Ứng dụng: Phối hợp không gian tổng thể, kiểm tra sơ bộ xung đột lớn giữa các bộ môn.
• Khi nào dùng: Giai đoạn thiết kế cơ sở (Schematic Design).

LOD 300: Thiết kế kỹ thuật, kích thước đo đạc được

• Giải thích: Kích thước, hình dạng, vị trí, hướng được xác định chính xác — đủ để truyền tải trọn vẹn ý đồ thiết kế và đo đạc trực tiếp trên mô hình.
• Ví dụ: Một dầm bê tông cốt thép được định vị đúng lưới trục, đúng tiết diện, đúng cao độ dùng để xuất bản vẽ thiết kế kỹ thuật thi công (CD).
• Ứng dụng: Trích xuất khối lượng dự toán, xuất bản vẽ thiết kế kỹ thuật.
• Khi nào dùng: Giai đoạn thiết kế kỹ thuật thi công (Construction Documents).
• Lưu ý: LOD 300 chưa đảm bảo mô hình không xung đột (clash-free) — mục tiêu chính là xác định đúng không gian chiếm dụng, chưa phải phối hợp chi tiết thi công.

LOD 350: Phối hợp thi công

• Giải thích: Bổ sung thông tin về giao diện kết nối với cấu kiện lân cận — điểm neo, mối nối, vị trí xuyên kết cấu. Đòi hỏi kiến thức thi công chuyên sâu.
• Ví dụ: Một cột thép được thể hiện rõ vị trí bản mã liên kết với dầm, khoảng hở cho hệ thống MEP đi xuyên qua.
• Ứng dụng: Phối hợp đa bộ môn (MEP – Kết cấu – Kiến trúc), họp coordination trước khi thi công.
• Khi nào dùng: Giai đoạn tiền thi công, đặc biệt khi áp dụng mô hình giao hàng tích hợp IPD có nhà thầu tham gia sớm.

LOD 400: Chi tiết chế tạo, lắp dựng

• Giải thích: Mô hình đạt độ chi tiết tương đương bản vẽ chế tạo (shop drawing) đủ thông tin để gia công, chế tạo, lắp đặt thực tế.
• Ví dụ: Một dầm thép được thể hiện đầy đủ bản mã, đường hàn, số lượng và vị trí bu lông xuất trực tiếp cho xưởng gia công.
• Ứng dụng: Chế tạo cấu kiện tại xưởng (fabrication), lắp dựng tại công trường.
• Khi nào dùng: Giai đoạn thi công, chỉ áp dụng cho các cấu kiện thực sự cần bản vẽ chế tạo (không phải toàn bộ mô hình).

LOD 500: Hiện trạng đã thi công (As-built)

• Giải thích: Không phải “cao hơn LOD 400” mà là một nhánh phát triển khác mô hình phản ánh đúng hiện trạng đã thi công thực tế, dựa trên khảo sát, đo đạc hoặc quét hiện trường.
• Ví dụ: Một cửa sổ được scan lại sau khi lắp đặt để xác nhận đúng vị trí, kích thước thực tế phục vụ hồ sơ hoàn công.
• Ứng dụng: Hồ sơ hoàn công, dữ liệu nền cho quản lý vận hành, bảo trì (Facility Management).
• Khi nào dùng: Giai đoạn nghiệm thu, bàn giao công trình.
• Lưu ý: Độ chính xác của LOD 500 phải được công bố rõ ràng BIMForum khuyến nghị dùng kèm tiêu chuẩn Level of Accuracy (LOA) của USIBD.

So sánh nhanh LOD 100 – 500

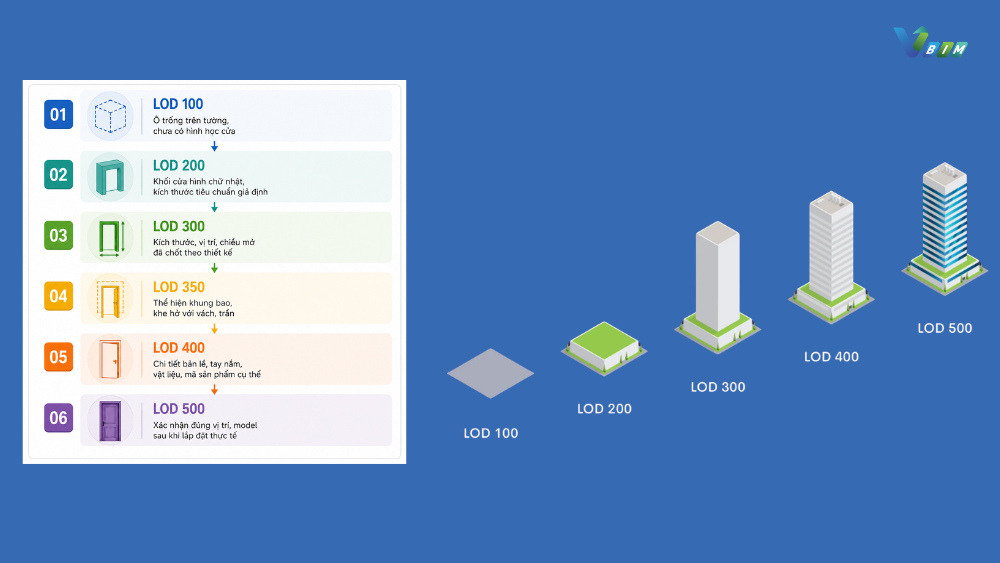

Ví dụ thực tế: Một cánh cửa từ LOD 100 đến LOD 500

Để dễ hình dung, hãy theo dõi hành trình phát triển của một cánh cửa qua từng cấp LOD:

Tương tự, có thể hình dung với các cấu kiện khác:

• Một dầm kết cấu: từ khối tích chịu lực dự kiến (LOD 100) → tiết diện gần đúng (LOD 200) → tiết diện, cao độ chính xác (LOD 300) → có bản mã liên kết (LOD 350) → chi tiết hàn, bu lông để chế tạo (LOD 400).
• Một AHU (hệ thống điều hòa trung tâm): từ diện tích phòng kỹ thuật dự trù (LOD 100) → khối hộp kích thước catalogue chung (LOD 200) → đúng model, công suất, kích thước thật (LOD 300) → có đường ống, giá đỡ kết nối (LOD 350) → chi tiết lắp đặt tại xưởng/công trường (LOD 400).
• Một cột bê tông: từ vị trí lưới trục dự kiến (LOD 100) → tiết diện gần đúng (LOD 200) → đúng kích thước, cao độ (LOD 300) → thể hiện thép chờ, hộp kỹ thuật xuyên cột (LOD 350) → chi tiết cốt thép để thi công (LOD 400).

Những hiểu lầm phổ biến về LOD

1. LOD càng cao càng tốt?

Sai. Mô hình hóa vượt quá LOD cần thiết cho từng giai đoạn (over-modeling) chỉ gây lãng phí thời gian, chi phí mà không mang lại giá trị tương xứng. LOD phù hợp là LOD đủ dùng cho mục đích của giai đoạn đó, được thống nhất trong BEP.

2. LOD 300 đã có shopdrawing?

 Sai. LOD 300 phục vụ hồ sơ thiết kế kỹ thuật thi công (CD), chưa đủ chi tiết để gia công. Bản vẽ chế tạo (shop drawing) tương ứng với LOD 400.

3. LOD 500 là mức chi tiết nhất?

Sai. LOD 500 không đo “độ chi tiết hình học” mà đo độ khớp với hiện trạng thực tế đã thi công. Một cấu kiện LOD 500 hoàn toàn có thể đơn giản hơn về hình học so với LOD 400  miễn là nó phản ánh đúng vị trí, kích thước thực tế đã xây dựng.

4. Cả mô hình phải cùng một mức LOD

Sai. Trong cùng một mô hình, các cấu kiện khác nhau có thể ở các cấp LOD khác nhau tùy vai trò ví dụ kết cấu chính đạt LOD 350 trong khi nội thất chỉ cần LOD 200.

5. LOD do phần mềm BIM tự động xác định

Sai. LOD là thỏa thuận giữa các bên trong dự án (thể hiện trong BEP/EIR), không phải thông số kỹ thuật do phần mềm tính toán hay gán tự động.

LOD trong Quyết định 348 tại Việt Nam

Tại Việt Nam, khung pháp lý cho việc áp dụng BIM không chỉ dựa vào BIMForum mà còn được quy định trong Quyết định số 348/QĐ-BXD ngày 02/04/2021 của Bộ Xây dựng, công bố “Hướng dẫn chung áp dụng Mô hình thông tin công trình (BIM)”, ban hành trong khuôn khổ Đề án BIM theo Quyết định số 2500/QĐ-TTg của Thủ tướng Chính phủ. Song song đó, Quyết định số 347/QĐ-BXD cùng ngày công bố “Hướng dẫn chi tiết áp dụng BIM đối với công trình dân dụng và hạ tầng kỹ thuật đô thị”.

Bộ hướng dẫn này đề cập trực tiếp đến các khái niệm nền tảng cho việc xác định mức độ phát triển mô hình trong quy trình BIM tại Việt Nam, bao gồm: xây dựng Kế hoạch thực hiện BIM (BEP), Yêu cầu thông tin trao đổi (EIR), quy trình quản lý va chạm (clash detection), và tổ chức môi trường dữ liệu chung (CDE). Đây là những cấu phần mà việc xác định LOD cho từng cấu kiện, từng giai đoạn cần gắn liền, để đảm bảo tính pháp lý và sự thống nhất giữa chủ đầu tư, tư vấn thiết kế và nhà thầu trong nước.

Nói cách khác, LOD Specification của BIMForum đóng vai trò là ngôn ngữ kỹ thuật tham chiếu quốc tế, còn Quyết định 348/347-QĐ-BXD là khung pháp lý áp dụng trong nước hai hệ thống này bổ trợ cho nhau chứ không thay thế nhau. Với các dự án sử dụng vốn đầu tư công tại Việt Nam, việc xây dựng BEP cần bám theo hướng dẫn của Bộ Xây dựng, đồng thời có thể tham chiếu định nghĩa LOD 100–500 của BIMForum để cụ thể hóa yêu cầu kỹ thuật cho từng cấu kiện.

Kinh nghiệm từ VBIM

Trong quá trình triển khai BIM cho nhiều dự án dân dụng và công nghiệp tại Việt Nam, đội ngũ VBIM nhận thấy phần lớn tranh cãi giữa chủ đầu tư – tư vấn – nhà thầu không đến từ việc “mô hình sai”, mà đến từ việc các bên hiểu khác nhau về LOD ngay từ đầu. Một cấu kiện được tư vấn thiết kế coi là “đã xong” ở mức LOD 300, nhưng nhà thầu lại kỳ vọng nhận được dữ liệu ở mức LOD 350–400 để triển khai thi công ngay dẫn đến chậm tiến độ và phát sinh chi phí điều chỉnh mô hình giữa chừng.

Kinh nghiệm thực tế cho thấy, việc thống nhất bảng ma trận LOD theo từng bộ môn, từng giai đoạn ngay trong giai đoạn lập BEP trước khi mô hình hóa giúp giảm đáng kể xung đột phối hợp và tránh tình trạng mô hình hóa vượt yêu cầu (over-modeling) gây lãng phí nguồn lực. Đây cũng là lý do VBIM luôn khuyến nghị khách hàng xác định rõ LOD mục tiêu cho từng nhóm cấu kiện trọng yếu (kết cấu, MEP, mặt dựng) trước khi ký hợp đồng thiết kế hoặc thi công, thay vì để LOD trở thành một điều khoản mơ hồ trong hồ sơ dự án.

Các câu hỏi thường gặp về LOD

1. LOD là gì trong BIM?

LOD (Level of Development) là hệ thống phân loại mức độ tin cậy của thông tin trong một cấu kiện mô hình BIM tại từng giai đoạn dự án, giúp các bên thống nhất kỳ vọng về dữ liệu mô hình.

2. LOD 100 là gì?

LOD 100 là cấp thấp nhất, thể hiện cấu kiện ở dạng ý niệm — có thể chỉ là khối tích hoặc ký hiệu, chưa có kích thước, vị trí chính xác.

3. LOD 200 khác gì LOD 300?

LOD 200 có hình học gần đúng, dùng để phối hợp không gian tổng thể. LOD 300 có kích thước và vị trí chính xác, đo đạc được, dùng để xuất bản vẽ thiết kế kỹ thuật thi công.

4. LOD 350 và LOD 400 khác nhau ra sao?

LOD 350 bổ sung thông tin giao diện kết nối với cấu kiện lân cận để phối hợp thi công. LOD 400 đạt độ chi tiết tương đương bản vẽ chế tạo, dùng trực tiếp để gia công, lắp đặt.

5. LOD 500 có phải là mức cao nhất không?

Không. LOD 500 không phải “cao hơn” LOD 400 về độ chi tiết, mà là mô hình phản ánh đúng hiện trạng đã thi công thực tế (as-built), phục vụ vận hành sau bàn giao.

6. Ai là người quyết định LOD cho từng cấu kiện?

LOD cho từng cấu kiện, từng giai đoạn được thống nhất giữa chủ đầu tư, tư vấn thiết kế và nhà thầu, thể hiện trong Kế hoạch thực hiện BIM (BEP) và Yêu cầu thông tin trao đổi (EIR)  không phải quy định cứng từ LOD Specification.

7. LOI khác gì LOD?

LOI (Level of Information) tập trung vào thông tin phi hình học (thông số kỹ thuật, mã sản phẩm, bảo hành…), trong khi LOD bao trùm cả hình học lẫn phi hình học. Trong ISO 19650, hai khái niệm này được gộp chung thành LOIN (Level of Information Need).

8. LOD Specification của BIMForum có bắt buộc áp dụng tại Việt Nam không?

Không bắt buộc theo pháp luật, nhưng được sử dụng phổ biến như tài liệu tham chiếu kỹ thuật, bên cạnh khung hướng dẫn chính thức là Quyết định 348/347-QĐ-BXD của Bộ Xây dựng.

9. Làm sao để xác định LOD phù hợp cho một dự án cụ thể?

Cần căn cứ vào mục tiêu sử dụng mô hình ở từng giai đoạn (ước tính chi phí, phối hợp, thi công, vận hành) để xác định LOD tối thiểu cần thiết cho từng nhóm cấu kiện, tránh mô hình hóa vượt yêu cầu.

10. LOD ảnh hưởng thế nào đến chi phí triển khai BIM?

LOD càng cao, khối lượng công việc mô hình hóa và kiểm soát dữ liệu càng lớn, kéo theo chi phí và thời gian tăng. Xác định đúng LOD cần thiết cho từng giai đoạn giúp tối ưu chi phí BIM mà vẫn đảm bảo chất lượng dữ liệu.
